PVT-systeem installeren: zo verloopt het installatieproces

Het installeren van een PVT-systeem verloopt in een paar duidelijke stappen: een schouw vooraf, het monteren van de panelen op het dak, het plaatsen van de warmtepomp binnen, het aansluiten op je verwarming en de oplevering. In dit artikel lees je hoe het installatieproces stap voor stap verloopt, hoe lang het duurt en wat je zelf kunt voorbereiden. Zo weet je wat je kunt verwachten als je een PVT-systeem laat installeren.

Stap 1: de schouw vooraf

Het proces begint met een schouw, waarbij de installateur je woning beoordeelt. Hij kijkt naar je dak, de oriëntatie en de constructie, naar je afgiftesysteem en naar de ruimte voor de warmtepomp en het buffervat. Op basis daarvan wordt het systeem op jouw woning afgestemd.

De schouw is belangrijk, omdat die bepaalt hoeveel panelen er passen en welk vermogen de warmtepomp nodig heeft. Ook eventuele aanpassingen, zoals aan je afgiftesysteem, komen hier in beeld. Na de schouw weet je wat er nodig is en hoe de installatie eruit gaat zien voor jouw situatie.

PVT paneel wordt gemonteerd op het dak

Stap 2: voorbereiden van de installatie

Voor de installatie maak je samen met de installateur een planning en bereid je de woning voor. Het helpt om de ruimte waar de warmtepomp en het buffervat of voorraadvat komen vrij te maken, zodat de monteurs goed kunnen werken. Ook bespreek je eventuele voorbereidende werkzaamheden, zoals aanpassingen aan de meterkast of het afgiftesysteem.

Een goede voorbereiding zorgt ervoor dat de installatie efficiënt kan verlopen. De installateur vertelt vooraf welke werkzaamheden worden uitgevoerd en hoe lang deze ongeveer duren.

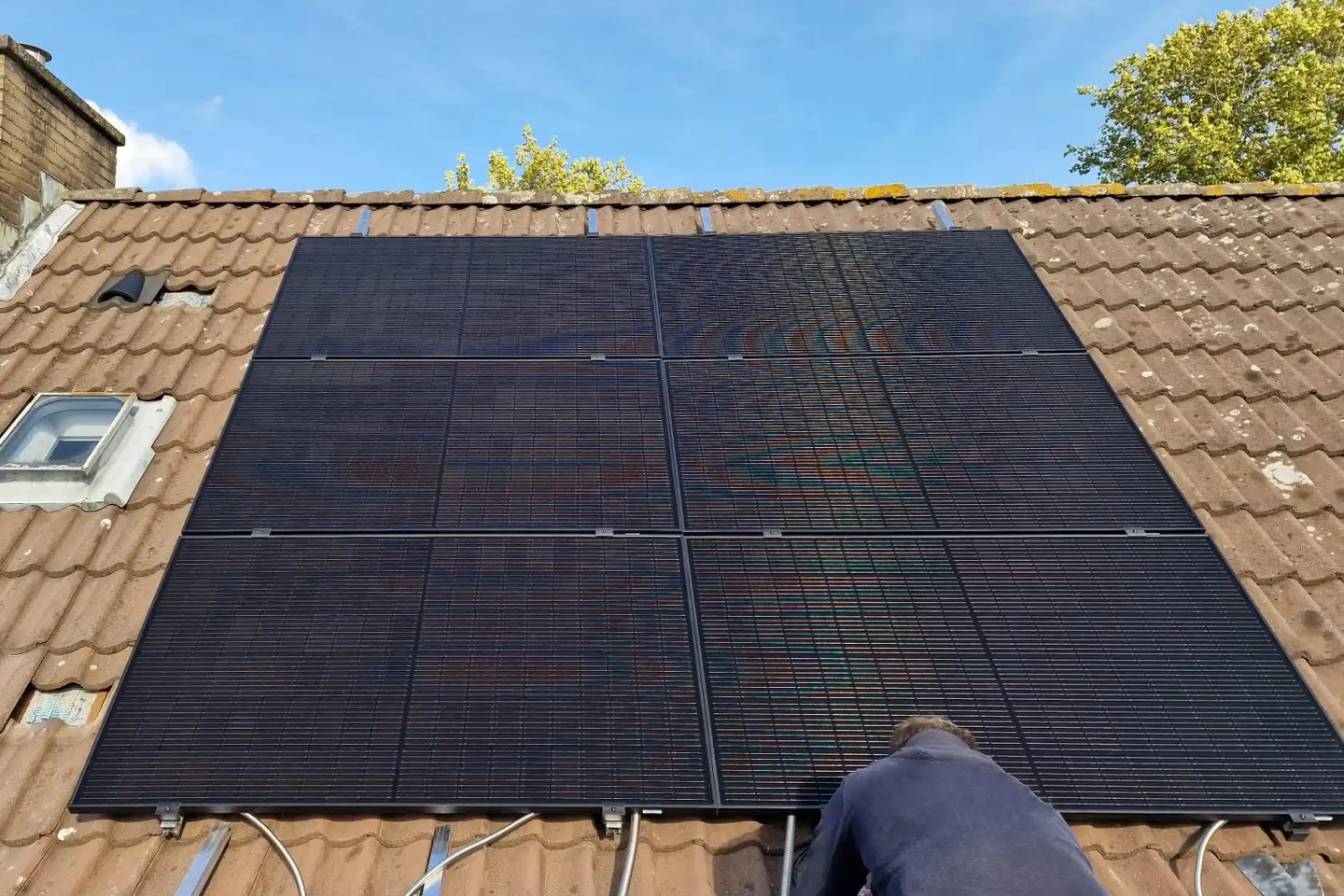

Installateur die PVT paneel aan het monteren is op het dak

Stap 3: montage van de panelen op het dak

Tijdens deze stap worden de PVT-panelen op het dak gemonteerd. De thermische warmtewisselaar achter de zonnepanelen wordt aangesloten op het gesloten vloeistofcircuit dat de warmte naar de warmtepomp transporteert. De montage lijkt grotendeels op die van gewone zonnepanelen, met als verschil dat de panelen ook als warmtebron dienen.

De panelen worden zo geplaatst dat ze optimaal kunnen presteren en netjes in het dakvlak worden opgenomen. Doordat de thermische warmtewisselaar achter de zonnepanelen de warmtebron vormt, is een buitenunit niet nodig.

Installateur monteert PVT-paneel op het dak van een woning

Stap 4: het leidingwerk

In de vierde stap leggen de monteurs het leidingwerk aan dat de panelen met de warmtepomp verbindt. Door deze leidingen stroomt de vloeistof die de warmte van het dak naar de warmtepomp binnen transporteert. Het leidingwerk wordt zo veel mogelijk uit het zicht weggewerkt.

Dit is vakwerk, omdat het systeem goed afgesloten en gevuld moet worden voor een betrouwbare werking. Een zorgvuldige aanleg zorgt dat het systeem jarenlang storingsvrij werkt. De installateur test het circuit voordat het in gebruik wordt genomen, zodat je zeker weet dat alles goed is aangesloten.

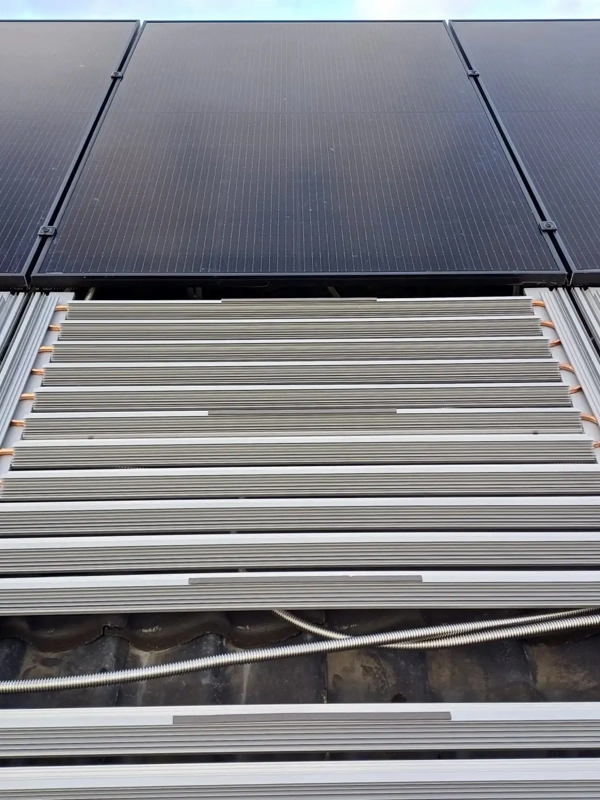

Aanzicht van PVT-panelen op dak

Stap 5: de warmtepomp plaatsen

Bij deze stap plaatsen de monteurs de warmtepomp binnen, samen met het buffervat of voorraadvat. De warmtepomp wordt meestal opgesteld in een technische ruimte, berging of bijkeuken. De benodigde ruimte is afhankelijk van de gekozen uitvoering en de situatie in de woning.

De warmtepomp wordt aangesloten op het vloeistofcircuit van de PVT-panelen en op de elektrische installatie. Omdat de warmtebron zich op het dak bevindt, is geen buitenunit nodig. Vervolgens vormt de warmtepomp het hart van het systeem enverhoogt deze de temperatuur van de opgenomen warmte tot een niveau dat geschikt is voor ruimteverwarming en warm tapwater.

Binnenwerk PVT-systeem in garage met bakfiets

Stap 6: aansluiten op je verwarming

In deze stap wordt het systeem aangesloten op de ruimteverwarming en de warmwatervoorziening. De warmtepomp werkt samen met een lagetemperatuurafgiftesysteem, zoals vloerverwarming of geschikte radiatoren. Wanneer nodig worden ook aanpassingen aan de elektrische installatie uitgevoerd.

Na het aansluiten controleert de installateur of alle onderdelen goed samenwerken en of het systeem correct functioneert. Daarna is de installatie klaar om in gebruik te worden genomen.

PVT-systeem van HR energy op een schuin dak zonder zichtbare buitenunit

Stap 7: de oplevering

De laatste stap is de oplevering. De installateur controleert of het systeem correct werkt en geeft uitleg over de bediening en het gebruik van de LinQ-monitoring. Zo krijg je inzicht in de prestaties van het systeem.

Tijdens de oplevering wordt gecontroleerd of de installatie naar behoren functioneert. Een warmtepomp maakt uit 1 kWh elektriciteit ongeveer 3 tot 5 kWh warmte, volgens Milieu Centraal. De Qube-warmtepomp van HR energy haalt onder gunstige omstandigheden een COP tot 5,6. Na de oplevering is het systeem klaar voor gebruik en kun je eventuele vragen direct stellen.

Een grasveld voor een rij woningen in Nederland

Waarom er geen buitenunit komt

Een belangrijk verschil met een lucht-water warmtepomp is dat een PVT-systeem geen buitenunit nodig heeft. De thermische warmtewisselaar achter de zonnepanelen vormt de warmtebron voor de warmtepomp, waardoor geen ventilator buiten wordt geplaatst.

Daardoor is ook de geluidsnorm voor buitenunits niet van toepassing. Bij een lucht-water warmtepomp geldt op de erfgrens in de nacht een maximale geluidsbelasting van 40 dB, volgens Milieu Centraal. Vergelijk ook een PVT-systeem met een bodemwarmtepomp als je verschillende warmtebronnen naast elkaar wilt zetten.

Lees meer over het verschil tussen een PVT-systeem en een bodemwarmtepomp

Na de installatie: subsidie en kosten

Na de installatie kun je ISDE-subsidie aanvragen voor de warmtepomp. Voor een warmtepomp van minimaal 4 kW met energielabel A+++ bedraagt die € 4.425, volgens RVO. De aanvraag doe je binnen 24 maanden na de installatie.

Een compleet PVT-systeem van HR energy is verkrijgbaar vanaf € 8.000 inclusief btw, na aftrek van de ISDE-subsidie. Lees meer over wat een PVT-systeem kost en hoe je de subsidie aanvraagt.

Lees meer over wat een PVT-systeem kost Lees meer over de subsidie van een PVT-systeem

Hoeveel overlast geeft de installatie?

De overlast van een installatie is beperkt en goed te overzien. De monteurs werken een aantal dagen op je dak en binnen in huis, waarbij de verwarming kortstondig buiten gebruik kan zijn. Omdat er geen boring of graafwerk nodig is, blijft je tuin intact en is er weinig rommel buiten.

Een goede planning en uitleg vooraf helpen om te weten wat je kunt verwachten. De installateur stemt de werkdagen met je af, zodat je weet wanneer welke stap plaatsvindt. Doordat er geen buitenunit komt, valt er buiten ook minder te installeren dan bij een lucht-water warmtepomp.

Luchtfoto van een Nederlandse woonwijk met huizen, straten en groenvoorziening

Wat gebeurt er met je oude installatie?

Bij de overstap naar een PVT-systeem wordt je oude verwarming aangepast of vervangen. Stap je volledig over op een all-electric PVT-systeem, dan kan de cv-ketel vervallen en wordt de woning aangesloten op de warmtepomp. Kies je voor een hybride opzet, dan blijft de cv-ketel als achtervang behouden.

De installateur bespreekt vooraf wat er met de bestaande installatie gebeurt en hoe de overgang verloopt. Zo weet je zeker dat je tijdens en na de installatie warmte en warm water houdt. Een nette overgang voorkomt dat je zonder verwarming komt te zitten tijdens het werk.

Veelgestelde vragen over het installeren van een PVT-systeem

Veelgestelde vragen over het installeren van een PVT-systeem

De installatie duurt doorgaans enkele dagen, afhankelijk van je woning en het aantal panelen. Een installateur geeft vooraf een planning.

Tijdens de schouw beoordeelt de installateur je dak, je afgiftesysteem en de ruimte voor de warmtepomp, om het systeem op je woning af te stemmen.

Het helpt om de ruimte voor de warmtepomp vrij te maken en je gegevens klaar te hebben. De installateur vertelt wat er nodig is.

Nee. Bij een PVT-systeem vormt de thermische warmtewisselaar achter de zonnepanelen de warmtebron, waardoor geen buitenunit nodig is.

Je vraagt de ISDE-subsidie aan nadat de installatie is uitgevoerd, binnen 24 maanden, volgens RVO.

Conclusie

Het installeren van een PVT-systeem verloopt in duidelijke stappen: van de schouw en voorbereiding tot de montage van de PVT-panelen, het leidingwerk, het plaatsen van de warmtepomp, het aansluiten van de installatie en de oplevering. De thermische warmtewisselaar achter de zonnepanelen vormt de warmtebron, waardoor geen buitenunit nodig is. Welke werkzaamheden precies nodig zijn, hangt af van de woning en de gekozen uitvoering. Bekijk de mogelijkheden van HR energy om te bepalen welke installatie het beste bij jouw woning past.
